Монтаж систем отопления: ключевые этапы и типичные ошибки

Монтаж систем отопления — это не просто прокладка труб и установка радиаторов. От того, насколько грамотно спроектирована и смонтирована система, зависят комфорт в доме, расход энергии и ресурс оборудования. Ошибки на этапе монтажа систем отопления дорого обходятся: переделка скрытых трубопроводов и коллектора стоит гораздо дороже, чем изначально правильный подход.

Качественный монтаж систем отопления невозможен без проекта или хотя бы теплотехнического расчёта. На этапе проектирования определяют теплопотери по каждому помещению, подбирают мощность котла и радиаторов, рассчитывают расход теплоносителя и диаметр труб. Проект позволяет заранее увидеть, как будет выглядеть схема, где пройдут стояки, коллекторы и магистрали, и избежать конфликтов с электрикой и вентиляцией.

• Теплопотери. Для каждого помещения считают потери через стены, окна, перекрытия. От этого зависит количество секций радиаторов и длина контуров тёплого пола.
• Гидравлический расчёт. Подбор диаметров труб и параметров насоса — ключ к тому, чтобы после монтажа систем отопления не было «холодных» веток и шума в трубах.

Перед тем как начинать монтаж систем отопления, выбирают тип разводки и основное оборудование. Для частных домов чаще всего применяют двухтрубные и коллекторные схемы, которые обеспечивают равномерный прогрев и удобство регулировки.

• Тип системы отопления. Однотрубная схема дешевле в монтаже систем отопления, но сложнее в балансировке. Двухтрубная и лучевая (через коллектор) стоят дороже, но дают стабильную температуру во всех комнатах.
• Котёл. Подбирается по мощности с запасом 10–20% от расчётной нагрузки. Важны тип топлива (газ, электричество, твердотопливный), наличие встроенного насоса и расширительного бака.

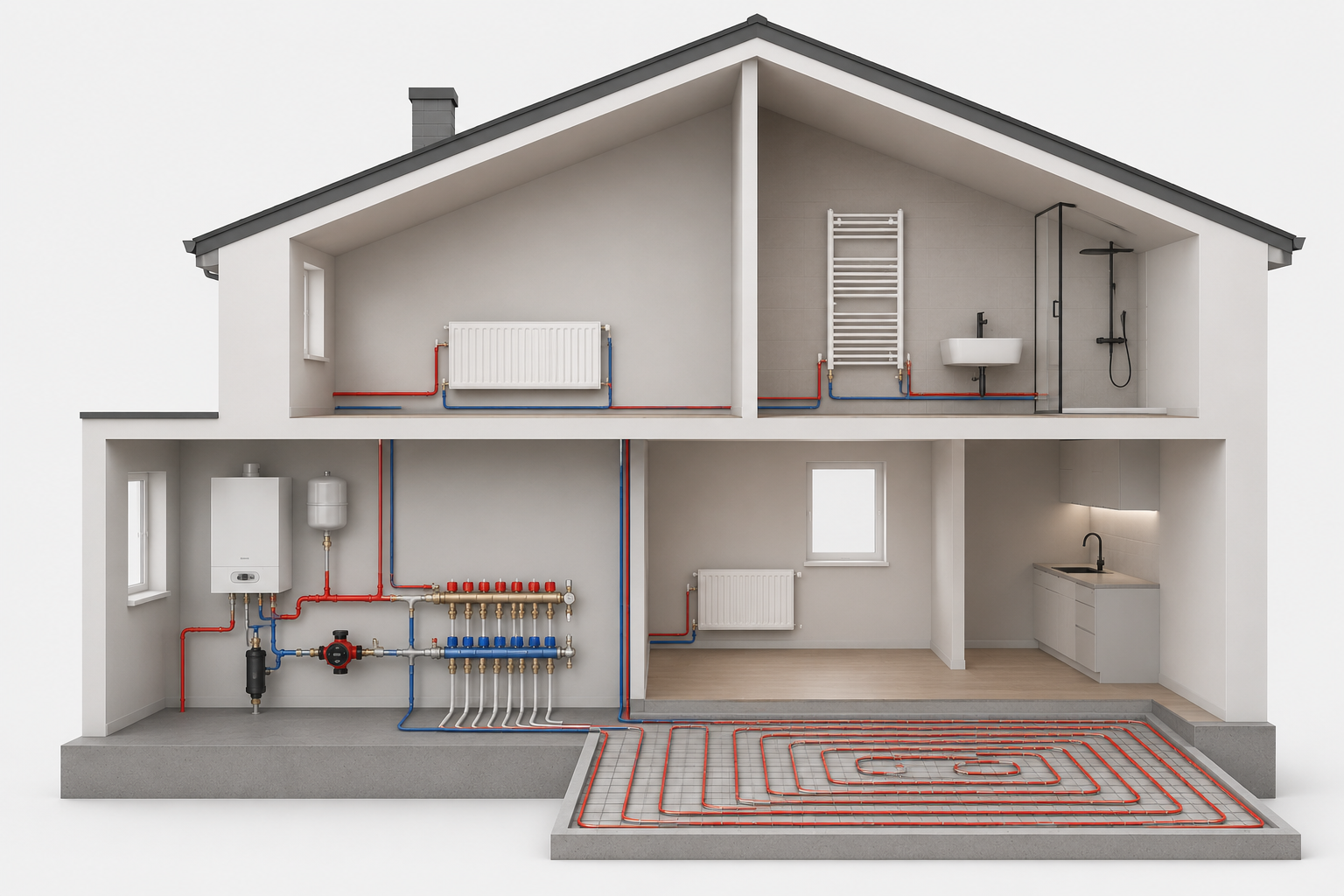

• Радиаторы и тёплые полы. Монтаж систем отопления часто комбинирует радиаторное отопление с тёплым полом. Важно сразу заложить смесительный узел и отдельный коллектор для низкотемпературного контура пола.

Чтобы все эти элементы работали как единая система, а не набор отдельных решений, тип разводки, котёл, радиаторы, тёплый пол и автоматика лучше закладывать в рамках одного проекта инженерных систем для дома.

Если вы планируете монтаж отопления и хотите сразу увязать его с котельной и другими коммуникациями, удобнее обсудить объект с инженером и подобрать комплексное решение. Для этого можно оставить заявку на странице монтажа систем отопления Тепловод — специалисты предложат варианты схем и оборудования под ваш дом.

На практике именно разводка труб определяет, насколько аккуратным и ремонтопригодным будет монтаж систем отопления. Здесь важно сочетать гидравлику, эстетику и требования к доступу для обслуживания системы отопления.

• Способ прокладки. Трубы можно укладывать открыто по стенам, в штробах, в полу или в специальных коробах. При скрытом монтаже систем отопления в стяжке обязательно использовать цельные отрезки без резьбовых соединений.
• Материалы труб. Для монтажа систем отопления применяют металлопласт, сшитый полиэтилен (PEX), полипропилен и сталь. Важно использовать трубы, рассчитанные именно на отопление: с барьером от кислорода и допустимой рабочей температурой.
• Схема разводки. При лучевой схеме каждый радиатор и контур пола подключается отдельной петлёй к коллектору. Это упрощает дальнейшую балансировку и ремонт после завершения монтажа систем отопления.

Монтаж систем отопления включает обвязку котла — набор труб, кранов и защитной арматуры вокруг теплогенератора. Неправильная обвязка часто становится причиной кавитации насоса, завоздушивания и срабатывания предохранительного клапана.

• Группа безопасности. На подающей линии устанавливают предохранительный клапан, воздухоотводчик и манометр. Это обязательный элемент современного монтажа систем отопления.
• Расширительный бак. Компенсирует увеличение объёма теплоносителя при нагреве. В закрытых системах отопления бак ставят на обратке перед насосом.
• Циркуляционный насос. При монтаже систем отопления насос размещают на обратке, на прямом участке, с фильтром-грязевиком перед ним. Стрелка на корпусе насоса должна совпадать с направлением потока.
• Коллекторы и смесительные узлы. Для тёплого пола монтируют отдельный коллектор с расходомерами и трёхходовым (или двухходовым) клапаном, который понижает температуру подачи до безопасных 35–45 °C.

Даже идеально выполненный монтаж систем отопления требует правильного запуска. Пусконаладка — это промывка, опрессовка, удаление воздуха и настройка режимов работы.

• Опрессовка. Система заполняется водой и испытывается повышенным давлением (обычно 1,5–2 рабочего). Это позволяет выявить слабые соединения и ошибки монтажа систем отопления до отделочных работ.
• Воздухоудаление. Через автоматические воздухоотводчики и краны Маевского стравливают воздух из радиаторов и верхних точек системы.
• Балансировка. После монтажа систем отопления регулируют расход по контурам: на радиаторах — балансировочными клапанами, на тёплых полах — расходомерами на коллекторе.

Отсутствие проекта системы отопления. Монтаж систем отопления «по месту» без расчёта теплопотерь и гидравлики почти гарантированно приводит к неравномерному прогреву и перерасходу топлива.

Неверный выбор диаметров труб. Слишком тонкие магистрали создают большое сопротивление, насос работает на пределе, а дальние радиаторы недогреваются. Слишком большие — удорожают монтаж систем отопления без ощутимой выгоды.

Неправильная обвязка котла. Отсутствие группы безопасности, грязевика или неправильное расположение насоса приводит к частым отключениям, шуму и ускоренному износу оборудования.

Монтаж систем отопления — это цепочка взаимосвязанных этапов: расчёт, выбор схемы, разводка труб, обвязка котла и грамотная пусконаладка. Экономия на проекте и инженерной логике на этапе монтажа систем отопления почти всегда оборачивается дополнительными расходами на переделку и повышение счетов за отопление. Правильно спроектированная и смонтированная система отопления работает тихо, равномерно греет все помещения и не требует постоянного вмешательства владельца.

Если вы планируете монтаж отопления в доме или на объекте, имеет смысл заранее обсудить комплексное решение — котельная, радиаторы, тёплый пол, автоматика и балансировка должны быть частью одного проекта, а не отдельных подрядов.

Чтобы избежать типичных ошибок и лишних затрат, можно оставить заявку на консультацию инженера по монтажу отопления на странице монтажа систем отопления Тепловод — специалист предложит варианты схем и комплекта оборудования под ваш дом.
