Подключение отопления: порядок работ, нормы и типичные ошибки

Подключение отопления — это не один конкретный момент, а целый комплекс работ: подсоединение котла к системе, подключение отопления к каждому радиатору, тёплому полу или коллекторному узлу, а в многоквартирных домах — ещё и подключение отопления к общедомовому стояку. Правильное подключение отопления определяет, как будет работать система: равномерно и тихо или с перепадами температур, завоздушиванием и посторонними шумами.

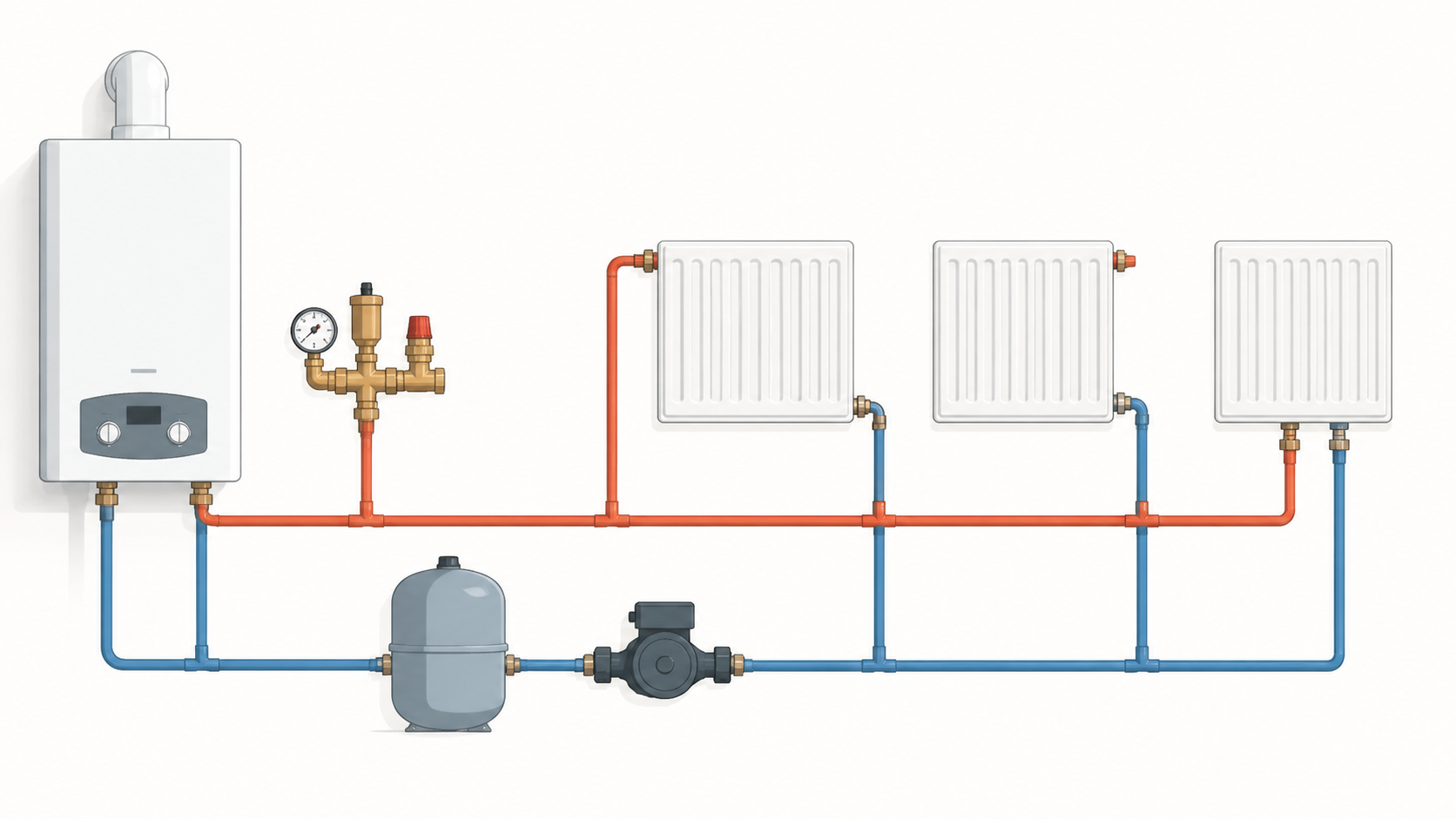

Подключение отопления к котлу — самый ответственный узел всей системы. Здесь сходятся подающая и обратная магистрали, устанавливаются элементы защиты и автоматики. Ошибки при подключении отопления к котлу влекут не только неэффективную работу, но и риск аварийных ситуаций.

• Подающая и обратная линии. При подключении отопления к котлу подача — это труба, по которой горячий теплоноситель уходит в систему, обратка — по которой охлаждённый теплоноситель возвращается. Перепутать их при подключении отопления — значит нарушить работу всей системы.
• Группа безопасности. На подающей трубе сразу после котла устанавливается группа безопасности: предохранительный клапан, автоматический воздухоотводчик и манометр. Это обязательный элемент подключения отопления в закрытых системах.
• Расширительный бак и насос. При подключении отопления мембранный расширительный бак монтируют на обратной трубе до насоса. Циркуляционный насос также устанавливают на обратке — с фильтром-грязевиком перед ним для защиты крыльчатки от шлама и накипи.

На практике именно узел котла лучше не доверять случайным исполнителям: котельная, радиаторы, тёплый пол, автоматика и защита должны быть частью одного продуманного проекта, а не собраны по частям.

Если вы планируете запуск или модернизацию системы отопления, можно перед началом работ обсудить объект с инженерами и поручить подключение котла в составе комплексного монтажа. Для этого оставьте заявку на сайте Тепловод — команда спроектирует и смонтирует котельный узел вместе со всей системой отопления и другими инженерными коммуникациями.

Схема подключения отопления к радиатору напрямую влияет на его теплоотдачу. При одинаковой мощности прибора разные схемы подключения отопления дают разницу в эффективности до 20–25%.

• Диагональное подключение отопления. Подача подходит сверху с одной стороны, обратка уходит снизу с противоположной. Это наиболее эффективная схема подключения отопления: теплоноситель проходит через весь объём радиатора равномерно.
• Боковое подключение отопления. Обе трубы подходят с одной стороны — подача сверху, обратка снизу. При подключении отопления к радиаторам длиной до 10 секций потери теплоотдачи незначительны, на длинных приборах — заметны.
• Нижнее подключение отопления. Обе точки подключения отопления расположены снизу. Применяется при скрытой разводке в полу. Теплоотдача снижается на 10–15%, но трубы полностью прячутся в стяжку.

Подключение отопления тёплых полов выполняется через коллектор со смесительным узлом, который снижает температуру теплоносителя с котловых 70–80 °C до безопасных для пола 35–45 °C. Без смесительного узла подключение отопления тёплого пола от высокотемпературной системы недопустимо.

• Коллекторный узел. При подключении отопления тёплых полов к коллектору каждая петля подключается отдельно. Расходомеры на коллекторе позволяют задать нужный объём теплоносителя по каждому контуру независимо от его длины.
• Трёхходовой клапан. Это регулирующий элемент смесительного узла, который смешивает горячую подачу с охлаждённой обраткой. При подключении отопления с автоматикой клапан управляется термоприводом и поддерживает заданную температуру подачи автоматически.
• Воздухоудаление. Сразу после первого подключения отопления тёплого пола из петель стравливают воздух через воздухоотводчики на коллекторе. Не удалённый воздух блокирует циркуляцию и делает часть пола холодной.

В многоквартирных домах подключение отопления к радиаторам выполняется от вертикального стояка или горизонтальной разводки поквартирного учёта. Здесь важны не только технические нюансы, но и юридические требования.

• Стояковая система. При подключении отопления в домах с вертикальными стояками обязательно сохраняют байпас — перемычку, которая обеспечивает циркуляцию теплоносителя по стояку при закрытом радиаторе. Убрать байпас при подключении отопления нельзя: это нарушает работу всего стояка.
• Горизонтальная разводка. В новых домах подключение отопления к квартирному ответвлению выполняется через счётчик тепла и запорную арматуру. Далее разводка и подключение отопления к приборам — полностью в ответственности владельца.
• Согласование. Любое изменение схемы подключения отопления — перенос радиатора, добавление прибора, изменение диаметра труб — требует согласования с управляющей компанией.

Правильно подобранная арматура при подключении отопления обеспечивает возможность регулировки, сервиса и аварийного отключения каждого прибора без остановки всей системы.

• Термостатические клапаны. Устанавливаются на подаче радиатора. При подключении отопления термостатический клапан совместно с термоголовкой поддерживает заданную температуру в комнате автоматически.
• Балансировочные клапаны. Монтируются на обратке. При подключении отопления в многоконтурных системах позволяют точно настроить расход по каждому радиатору, устраняя неравномерный прогрев.
• Краны Маевского. Устройства ручного удаления воздуха. Устанавливаются в верхней точке радиатора при подключении отопления. При завоздушивании достаточно повернуть ключ — и воздух выйдет без слива системы.

Перепутаны подача и обратка. Один из самых частых дефектов при подключении отопления: котёл работает, но система не греет или насос гоняет теплоноситель в обратном направлении, что снижает эффективность и создаёт нагрузку на крыльчатку.

Нет байпаса в однотрубной системе. При подключении отопления в однотрубных схемах без байпаса закрытие одного радиатора блокирует циркуляцию для всех последующих приборов на стояке.

Подключение тёплого пола без смесителя. Прямое подключение отопления тёплого пола к высокотемпературному котловому контуру перегревает напольное покрытие и ускоряет деградацию труб в стяжке.

Грамотное подключение отопления — это не только физическое соединение труб, но и правильный выбор схемы, арматуры и последовательности монтажа. Диагональное подключение отопления к радиаторам, коллекторный узел со смесителем для тёплых полов, байпас в однотрубных системах и группа безопасности у котла — всё это неотъемлемые части корректного подключения отопления. Проверка подключения опрессовкой до начала отделки позволяет выявить слабые места системы, пока их ещё легко устранить.

Чтобы узел подключения не стал «слабым звеном», важно рассматривать отопление, котельную, тёплые полы, автоматику и защиту как один проект, а не набор отдельных решений разных подрядчиков.

Если вы на этапе подключения или запуска системы, можно поручить эту часть профессиональной команде и одновременно проверить всю гидравлику и безопасность. Для этого оставьте заявку на комплексный монтаж и настройку инженерных систем на сайте Тепловод — специалисты спроектируют и подключат отопление вместе с котельной и другими коммуникациями под ключ.
