Разводка отопления в квартире: какие схемы выбрать и как не наделать ошибок

Разводка отопления в квартире кажется простым вопросом до тех пор, пока вы не сталкиваетесь с перепланировкой, заменой стояков или переносом радиаторов. Неправильно выполненная разводка отопления в квартире может привести не только к холодным комнатам и завоздушиванию батарей, но и к претензиям управляющей компании. Поэтому важно понимать, какие схемы разводки отопления в квартире бывают, что допускается по нормам и в каких случаях без проекта не обойтись.

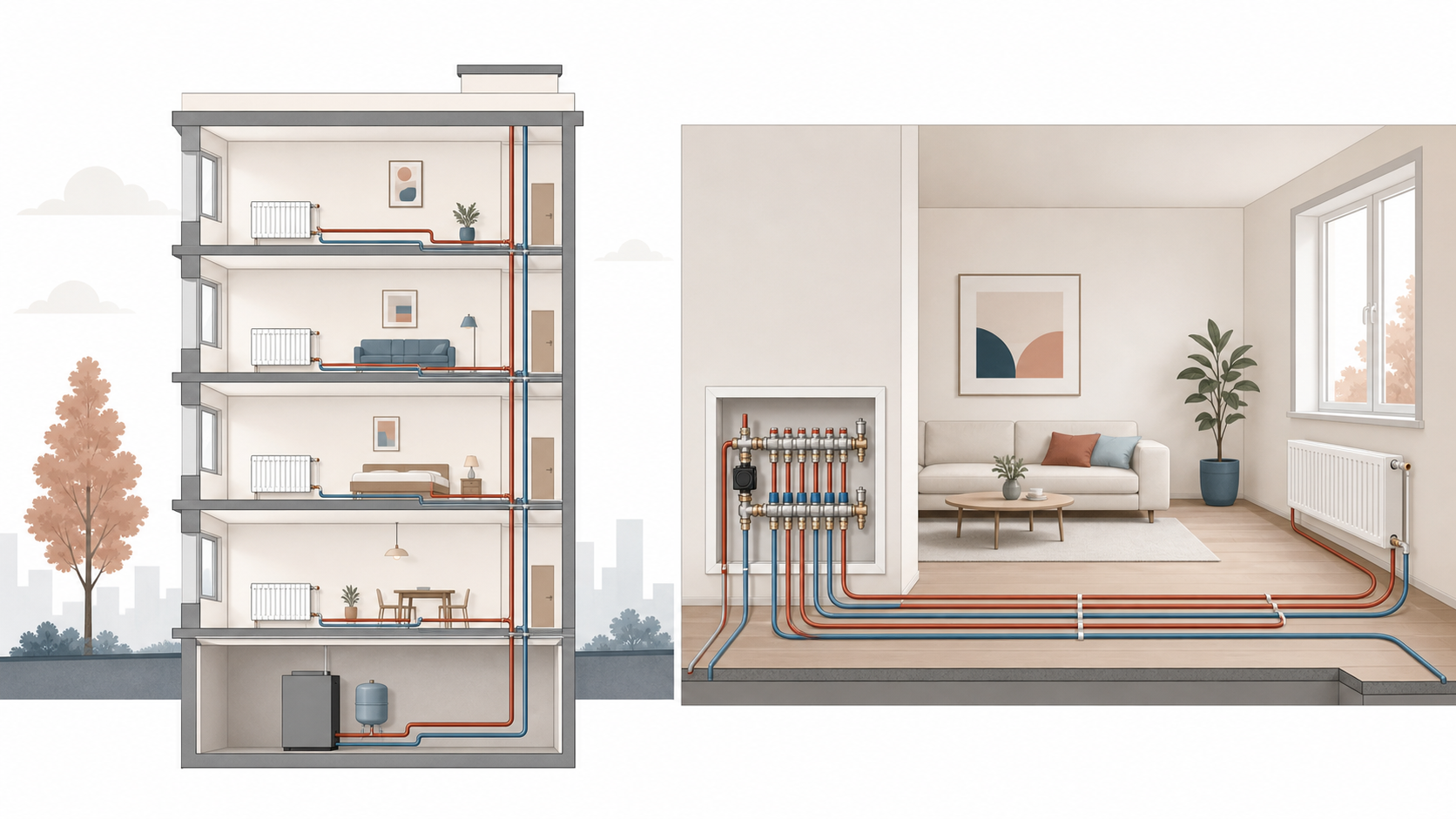

Разводка отопления в квартире зависит от типа дома и года постройки. В старых домах преобладают вертикальные стояки, в новых ЖК всё чаще применяют горизонтальную разводку отопления в квартире с общим коллектором на площадке.

• Вертикальная однотрубная разводка отопления в квартире. Теплоноситель проходит последовательно через радиаторы на разных этажах. Температура падает от первого к последнему прибору, а вмешательство в стояк одной квартиры влияет на соседей.
• Вертикальная двухтрубная разводка отопления в квартире. Подача и обратка раздельные, каждый радиатор подключается между ними. Разница температур по высоте меньше, регулировка удобнее, но доступ к стоякам по‑прежнему общий.
• Горизонтальная разводка отопления в квартире. Трубы подающей и обратной магистрали заводятся в квартиру, а дальше разводка отопления в квартире выполняется уже по собственной схеме — лучевой или двухтрубной, как в частном доме.

Если в доме используется вертикальная разводка отопления в квартире, любые изменения требуют согласования с управляющей организацией. Стояк — это общее имущество, и самовольная переделка разводки отопления в квартире может нарушить гидравлический баланс всего подъезда.

• Особенности однотрубной схемы. При однотрубной разводке отопления в квартире устанавливаются байпасы (перемычки) перед радиатором. Нельзя уменьшать диаметр перемычки или перекрывать её краном — это ухудшает циркуляцию для нижних и верхних соседей.
• Замена радиаторов. При замене батарей разводка отопления в квартире должна сохранять диаметр стояка, схему подключения и направление потока. Любые «усовершенствования» вида тёплых полов от стояка без проекта запрещены.
• Ограничения по скрытой прокладке. При вертикальной разводке отопления в квартире стояки, как правило, остаются открытыми. Перенос стояка в штробу несущей стены недопустим из‑за риска повреждения конструкции и недоступности для ремонта.

В новых домах всё чаще применяют горизонтальную разводку отопления в квартире: в квартиру заходит два трубопровода (подача и обратка), а далее система работает как автономная.

• Лучевая схема. Радиаторы подключаются к коллектору отдельными контурами. Такая разводка отопления в квартире упрощает балансировку и позволяет перекрывать отдельные приборы без отключения системы.
• Двухтрубная магистральная схема. Радиаторы включены последовательно вдоль магистрали, но по принципу двухтрубной системы. Разводка отопления в квартире при этом проще и дешевле, чем лучевая, но регулировка менее гибкая.
• Скрытая укладка труб. При горизонтальной разводке отопления в квартире трубы часто прячут в стяжку. Важно использовать цельные отрезки без резьбовых соединений и предусматривать теплоизоляцию, чтобы не перегревать стяжку и не терять тепло.

Чаще всего вопрос «разводка отопления в квартире» возникает при ремонте: нужно перенести радиатор, добавить конвектор у витражного окна или перевести стояк в другую стену. Здесь важны и техника, и юридическая сторона.

• Перенос радиаторов. При вертикальной схеме разводки отопления в квартире расстояние по высоте и длина подводок ограничены. Слишком длинные горизонтальные участки приводят к завоздушиванию и ухудшению циркуляции.
• Добавление приборов. Подключение дополнительных радиаторов или тёплых полов к существующему стояку без расчёта нарушает баланс разводки отопления в квартире и может привести к жалобам соседей на холод.
• Согласование проекта. Любые изменения схемы разводки отопления в квартире (перенос стояков, изменение мощности приборов) требуют проектного решения и согласования с управляющей компанией или ТСЖ, чтобы избежать штрафов и принудительного демонтажа.

Перед тем как менять разводку самостоятельно, имеет смысл оценить систему в целом: стояк, мощность радиаторов, балансировку и возможные последствия для соседей сверху и снизу. Такие вопросы лучше решать в рамках комплексного проекта отопления, а не отдельными точечными переделками.

Если вы планируете перенос или доработку отопления, проще и безопаснее сначала обсудить схему с инженером по отоплению. Это можно сделать, отправив запрос через страницу монтажа систем отопления Тепловод — специалисты подскажут, какие изменения допустимы и как реализовать их без проблем с управляющей компанией и соседями.

Самовольная перепланировка стояков. Снос или перенос стояка без проекта и согласования нарушает разводку отопления в квартире для всего стояка и может привести к аварии.

Сужение диаметров. Попытка спрятать стояк и уменьшить диаметр труб ради эстетики ухудшает гидравлику. Разводка отопления в квартире должна сохранять расчётные диаметры магистралей.

Отсутствие балансировки. Даже при горизонтальной схеме разводки отопления в квартире без балансировочных клапанов и регулировки расхода появляются «перегретые» и «холодные» комнаты.

Разводка отопления в квартире жёстко связана с общедомовой системой и нормативными требованиями. В домах с вертикальными стояками любые переделки возможны только по проекту и с согласованием, иначе страдают соседи и растут риски аварий. В новых домах с горизонтальной разводкой отопления в квартире у владельца больше свободы, но по‑прежнему важны гидравлический расчёт, правильный выбор схемы и наличие балансировочной арматуры. Грамотная разводка отопления в квартире обеспечивает равномерный прогрев, снижение расходов и отсутствие конфликтов с управляющей компанией.
