Система отопления — устройство, виды, трубы и монтаж

Система отопления — инженерный комплекс, который вырабатывает тепловую энергию, передаёт её теплоносителю и распределяет тепло по всем помещениям здания. Правильно спроектированная система отопления обеспечивает комфорт, экономит топливо и работает без аварий десятилетиями.

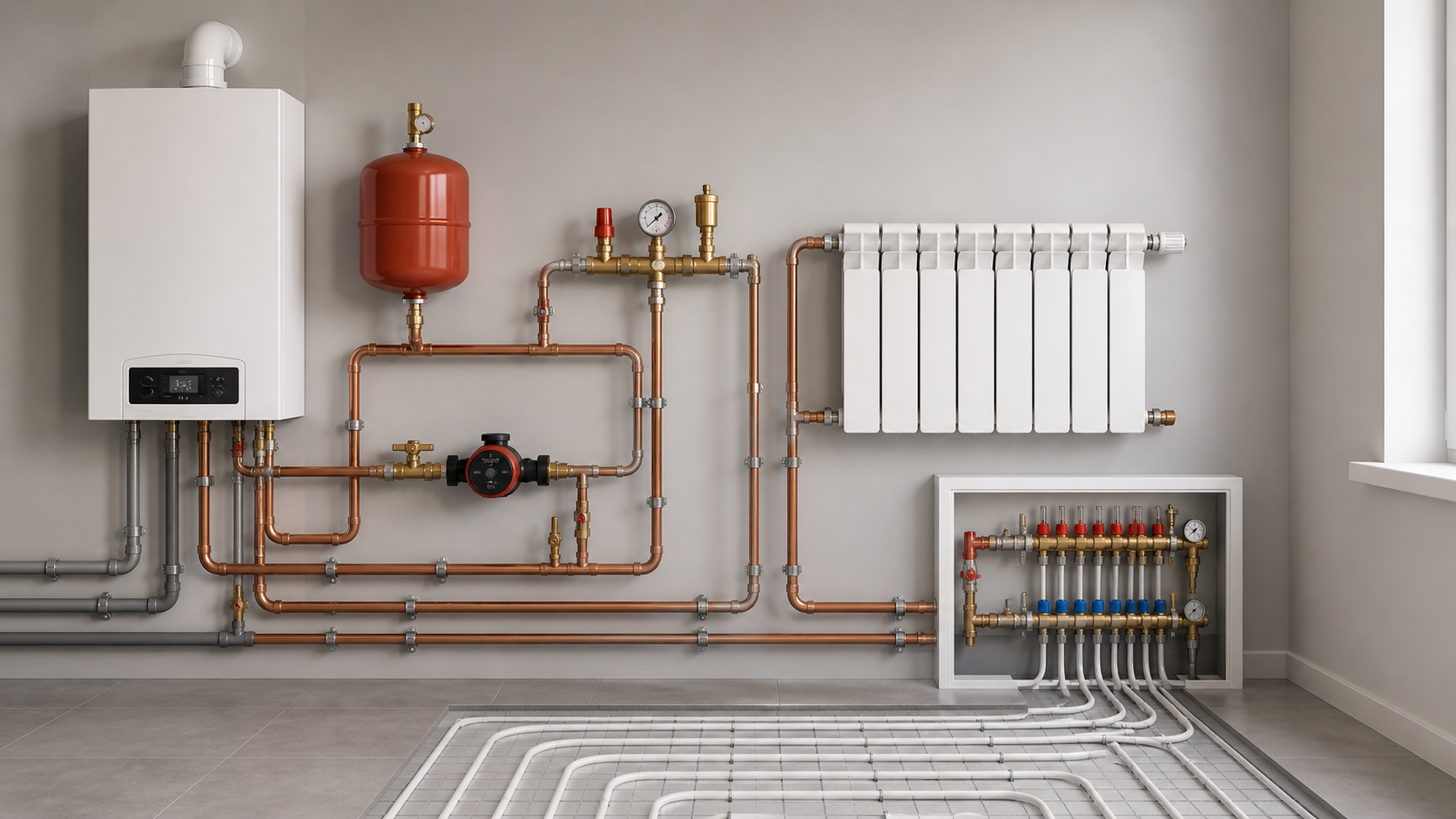

Любая водяная система отопления включает несколько ключевых узлов.

• Котёл. Котёл нагревает теплоноситель, сжигая газ, дрова, пеллеты или расходуя электроэнергию. Мощность подбирают исходя из тепловых потерь: стандарт — 1 кВт на 10 м² утеплённого помещения.
• Трубопровод. Трубы соединяют котёл с радиаторами, образуя замкнутый контур для движения теплоносителя.
• Радиаторы и тёплый пол. Радиаторы и трубы тёплого пола — теплообменники, передающие тепло от теплоносителя в воздух помещения.
• Расширительный бак. Расширительный бак (мембранный сосуд) компенсирует расширение теплоносителя и поддерживает стабильное давление.
• Циркуляционный насос. Обеспечивает принудительное движение теплоносителя по трубам с заданной скоростью.
• Группа безопасности. Включает предохранительный клапан, манометр и воздухоотводчик. Устанавливается на выходе из котла.

По схеме различают однотрубные, двухтрубные и коллекторные системы отопления.

• Однотрубная система отопления. Теплоноситель проходит последовательно через все радиаторы одной трубой. Монтаж проще и дешевле. Недостаток: каждый следующий радиатор получает теплоноситель холоднее предыдущего.
• Двухтрубная система отопления. Каждый радиатор подключается к отдельной подающей и обратной трубе. Одинаковая температура теплоносителя у всех радиаторов, независимая регулировка каждого прибора.
• Коллекторная (лучевая) система отопления. От центрального коллектора (распределительного узла) к каждому радиатору идёт отдельная пара труб. Самая гибкая схема: каждый контур балансируется и отключается независимо.
• Система с тёплым полом. Трубы укладываются в стяжку пола. Комфортный температурный градиент и экономия 10–15% тепла по сравнению с радиаторным отоплением.

Материал труб определяет срок службы, удобство монтажа системы отопления и гидравлическое сопротивление контура.

• Металлопластиковые трубы. Слои сшитого полиэтилена и алюминиевой фольги. Выдерживают теплоноситель до 95°C, гнутся без инструмента.
• Полипропиленовые трубы. Соединяются пайкой специальным аппаратом. Армированные модели (стекловолокно или алюминий) выдерживают теплоноситель до 95°C. Неармированный полипропилен в системах отопления не применяется.
• Стальные трубы. Прочны, выдерживают высокое давление. Соединяются сваркой или резьбовыми фитингами, требуют антикоррозионной защиты.
• Трубы из сшитого полиэтилена (PEX). Применяются в системах тёплого пола. Обладают памятью формы: восстанавливают диаметр при нагреве теплоносителя.

Теплоноситель переносит тепловую энергию от котла к радиаторам по трубам.

• Вода. Лучший по теплоёмкости и стоимости. Не токсична, не разрушает уплотнения. Недостаток: замерзает при остановке котла.
• Антифриз. На основе этиленгликоля или пропиленгликоля предотвращает замерзание. Снижает теплоотдачу на 10–15%, требует замены каждые 3–5 лет.

Циркуляционный насос обеспечивает принудительное движение теплоносителя по трубам и устраняет зависимость от уклонов, характерную для гравитационных (самотёчных) систем отопления.

• Подбор насоса. Насос подбирают по производительности (объём теплоносителя в час) и напору. Занижение напора приводит к неравномерному прогреву.
• Гравитационная система отопления. В гравитационной системе отопления теплоноситель движется самотёком за счёт разницы плотностей горячей и холодной жидкости. Не зависит от электричества, но требует труб большого диаметра и точных уклонов.

• Термостатические клапаны. Термостатический клапан (регулятор потока теплоносителя) поддерживает заданную температуру и снижает потребление тепла на 15–20%.
• Погодозависимый регулятор. Погодозависимый контроллер снижает температуру теплоносителя при потеплении. Экономит до 20% топлива в переходные сезоны.
• Комнатный термостат. Управляет котлом по температуре воздуха. Умные термостаты обучаются режиму дома и управляются со смартфона.

• Тепловой расчёт. Тепловой расчёт определяет потери здания через стены, кровлю и окна. На основе этих данных подбирается мощность котла и количество секций радиаторов.
• Гидравлический расчёт. Гидравлический расчёт подбирает диаметры труб и производительность насоса для равномерного распределения теплоносителя. Без него одни радиаторы отопления перегреваются, другие остаются холодными.

• Установка котла. Котёл монтируют в котельной или кухне на негорючее основание. Газовый котёл подключают к дымоходу с нормируемой тягой.
• Монтаж труб системы отопления. Трубы прокладывают скрыто (в штробах или стяжке) или открыто вдоль стен. Полипропилен паяют, металлопластик соединяют пресс-фитингами.
• Опрессовка. Опрессовка системы — проверка герметичности давлением, превышающим рабочее в 1,5 раза. Выполняется перед первым запуском и после ремонта.
• Балансировка. Балансировка системы — регулировка потоков теплоносителя через радиаторы клапанами. Без неё ближние к котлу радиаторы перегреваются, дальние остаются холодными.

Система отопления — котёл, трубы, радиаторы, насос и автоматика. Выбор схемы системы отопления зависит от площади и планировки. Проект с тепловым и гидравлическим расчётом, монтаж и балансировка обеспечат равномерное тепло на десятилетия.
