Установка отопления: этапы, требования и как избежать переделок

Установка отопления — это комплекс работ, который начинается задолго до первого сварного шва или соединения трубы. Грамотная установка отопления охватывает расчёт теплопотерь, выбор схемы, подбор оборудования, монтаж, опрессовку и пусконаладку.

Любая установка отопления начинается с теплотехнического расчёта. Задача расчёта — определить теплопотери каждого помещения через стены, окна, перекрытия и кровлю, чтобы подобрать котёл нужной мощности и правильно рассчитать количество секций радиаторов или длину контуров тёплого пола.

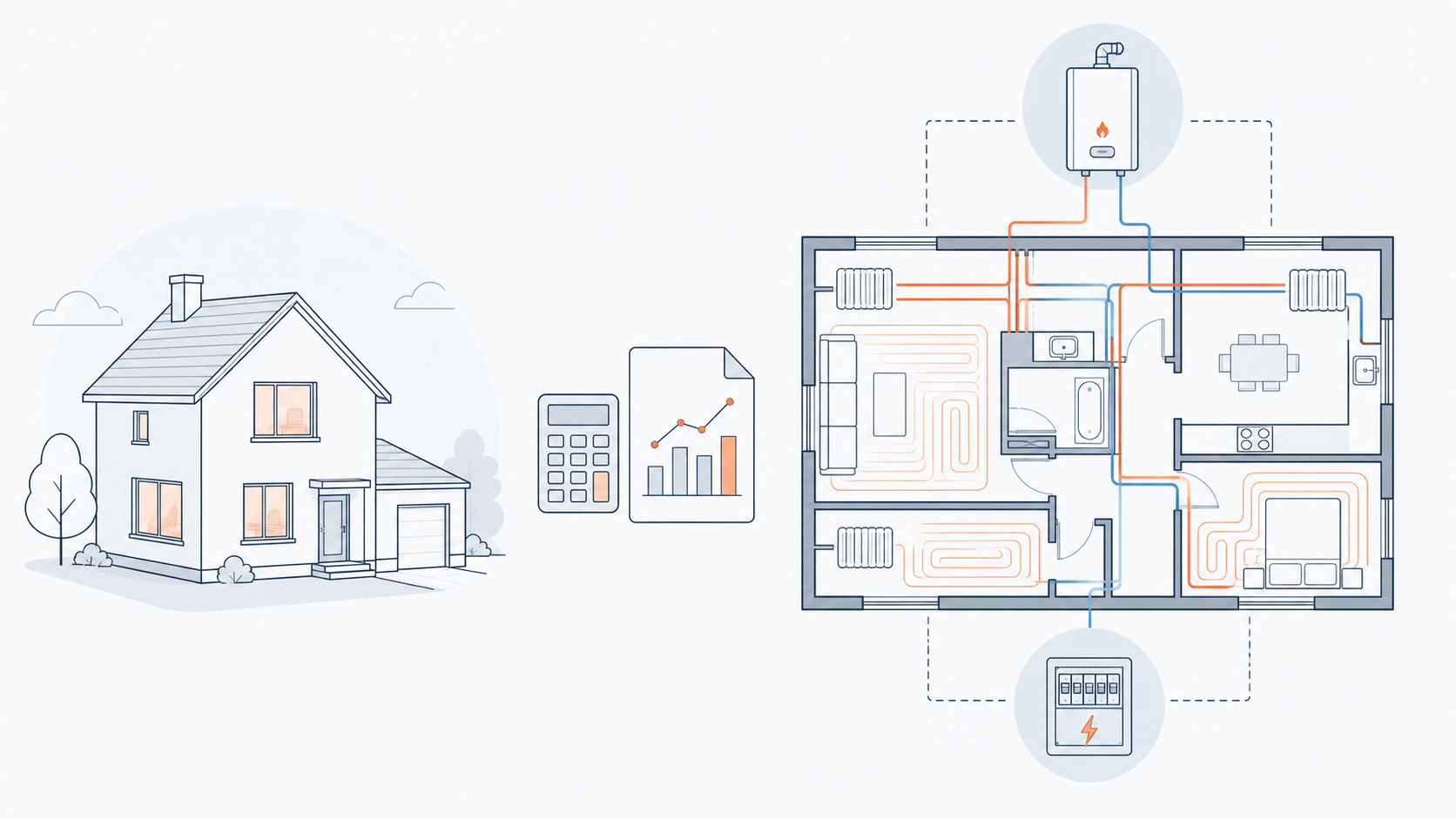

• Проект или схема. Для частного дома установка отопления без принципиальной схемы разводки практически всегда заканчивается переделками. Схема показывает, где пройдут трубы, где встанут коллекторы, как будет подключён котёл.
• Согласования. При газовой установке отопления требуется проект, согласованный с газовой службой. Для электрической установки отопления проверяют выделенную мощность и при необходимости увеличивают лимит до монтажа.

Схема разводки определяет, насколько комфортной и управляемой будет система после установки отопления. Для частных домов чаще всего применяют двухтрубную или лучевую коллекторную схему.

• Однотрубная схема. Дешевле по трубам и фитингам, но при установке отопления по такой схеме крайние радиаторы всегда холоднее ближних. Актуальна для небольших объектов или хозяйственных построек.
• Двухтрубная схема. Классика установки отопления в частных домах. Подача и обратка раздельные, каждый радиатор получает одинаковую температуру теплоносителя, а балансировка удобнее.
• Лучевая (коллекторная) схема. Каждый радиатор или контур тёплого пола подключается к коллектору отдельным контуром. Установка отопления по этой схеме дороже по трубам, но проще в балансировке, ремонте и управлении.

Независимо от типа системы установка отопления проходит по единой последовательности, нарушение которой приводит к скрытым дефектам и переделкам после отделки.

• 1. Черновой монтаж. Разводка трубопроводов, установка коллекторов и стояков до стяжки и отделки. При установке отопления в стяжке используют только цельные отрезки труб без резьбовых соединений внутри пола.
• 2. Обвязка котла и насосного узла. Монтаж котла, расширительного бака, группы безопасности, насоса, грязевика. Этот узел — самый ответственный при установке отопления: ошибки здесь влияют на надёжность всей системы отопления.
• 3. Чистовой монтаж приборов. После завершения отделочных работ выполняют установку радиаторов, конвекторов, регулировочной арматуры и термостатов.
• 4. Опрессовка и пуск. Заполнение системы отопления, испытание давлением, удаление воздуха, балансировка и пусконаладка — обязательное завершение установки отопления.

Правильная обвязка котла — ключевое условие безопасной и долговечной работы системы после установки отопления.

• Группа безопасности. На подающей трубе устанавливают предохранительный клапан, автоматический воздухоотводчик и манометр. При установке отопления эти элементы обязательны для закрытых систем, так как контролируют давление и выпускают воздух автоматически.
• Расширительный бак. Компенсирует расширение теплоносителя при нагреве. В закрытых системах бак устанавливают на обратной трубе перед насосом. При установке отопления объём бака подбирают исходя из общего объёма системы.
• Насос и фильтр. Циркуляционный насос ставят на обратку, перед ним — фильтр‑грязевик для защиты крыльчатки от шлама. Стрелка на корпусе насоса при установке отопления должна совпадать с направлением потока теплоносителя.

После разводки труб и обвязки котла установка отопления переходит к приборам отопления. Правильное расположение и подключение радиаторов прямо влияет на теплоотдачу.

• Место установки. Радиаторы устанавливают под окнами: тёплый воздух от прибора создаёт тепловую завесу, которая компенсирует холод от остекления. При установке отопления отступ от стены — 3–5 см, от подоконника — 10–12 см, от пола — 8–12 см.
• Схема подключения радиаторов. Диагональное подключение (подача сверху — обратка снизу с противоположной стороны) даёт максимальную теплоотдачу. При установке отопления на коротких радиаторах допустимо боковое подключение.
• Тёплый пол. При установке отопления с тёплыми полами трубы укладывают в стяжку улиткой или змейкой с шагом 15–20 см. Для снижения температуры подачи до 35–45 °C используют смесительный узел с трёхходовым клапаном.

Опрессовка — испытание системы давлением, которое проводят до начала чистовой отделки. При установке отопления давление при опрессовке должно в 1,5–2 раза превышать рабочее и выдерживаться не менее 30 минут без падения.

• Заполнение системы. Систему заполняют водой снизу медленно, одновременно выпуская воздух через воздухоотводчики и краны Маевского на радиаторах.
• Первый запуск котла. Регулируют температуру теплоносителя, проверяют работу насоса, термостатов и автоматики. Завершением установки отопления считается балансировка контуров по расходу теплоносителя.

Установка отопления без расчёта теплопотерь. Подбор котла «на глаз» или «по площади» без учёта утепления приводит к недогреву или постоянному тактованию котла.

Соединения труб в стяжке. Резьбовые и компрессионные фитинги в полу при установке отопления недопустимы. Скрытые соединения невозможно проверить и устранить без вскрытия стяжки.

Отсутствие балансировки. Установка отопления без финальной настройки расходов по контурам оставляет часть помещений холодными, даже если всё смонтировано правильно.

Установка отопления — это последовательный инженерный процесс, в котором каждый этап влияет на надёжность и эффективность системы. Правильная установка отопления начинается с расчёта и проекта, продолжается грамотным монтажом котла, труб и радиаторов, и завершается опрессовкой и балансировкой. Нарушение последовательности или экономия на скрытых элементах — основная причина переделок. Корректно выполненная установка отопления работает тихо, равномерно греет все помещения и не требует постоянного вмешательства на протяжении всего срока службы оборудования.
