Разводка водоснабжения: тройниковая или коллекторная схема

Разводка водоснабжения — это схема прокладки труб от узла ввода или коллектора к точкам водоразбора: раковинам, душу, унитазу, бытовой технике. От того, как выполнена разводка водоснабжения, зависит стабильность давления, комфорт при одновременном использовании нескольких приборов и удобство обслуживания системы.

В частных домах и квартирах чаще всего применяют две основные схемы: тройниковая (последовательная) и коллекторная (лучевая). Каждая схема разводки водоснабжения имеет свои плюсы и минусы, и выбор зависит от площади дома, количества точек водоразбора и бюджета.

Тройниковая разводка водоснабжения — это последовательное подключение приборов к одной магистрали. От стояка или узла ввода идёт труба, к которой при помощи тройников подключают отдельные линии к смесителям, унитазу и другим потребителям.

• Принцип работы. Одна магистральная линия, к которой разводка водоснабжения выполняется через тройники: каждый новый потребитель подключается последовательно.
• Преимущества. Тройниковая разводка водоснабжения проста в исполнении, требует меньше труб и фитингов, что снижает стоимость монтажа.
• Недостатки. При одновременном включении нескольких точек вода в самых удалённых точках может получать меньше давления; разводка водоснабжения по тройниковой схеме даёт больше соединений и потенциальных мест протечек.
• Где применять. Тройниковая разводка водоснабжения подходит для небольших домов и квартир с ограниченным числом точек водоразбора и умеренным одновременным потреблением.

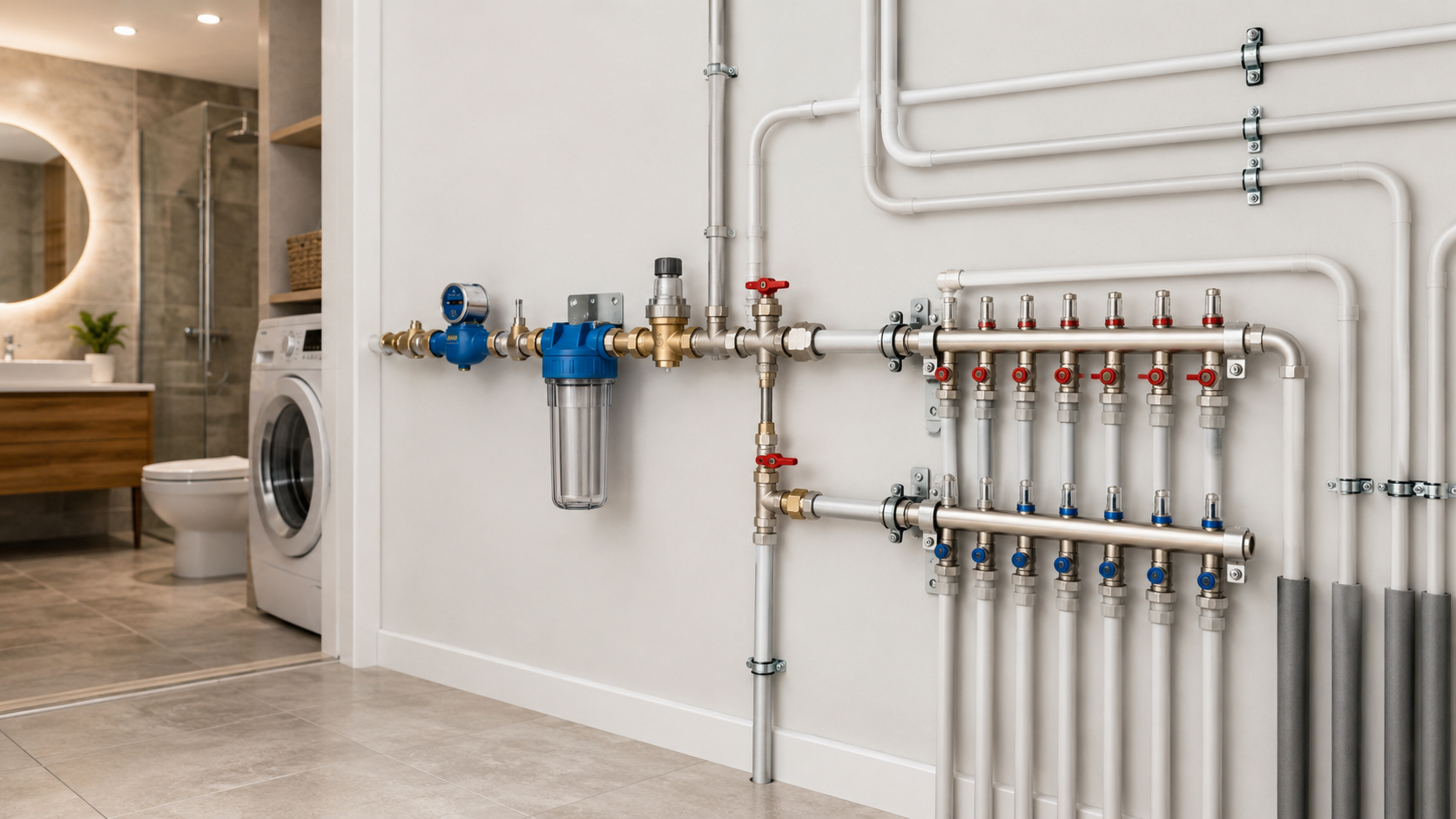

Коллекторная разводка водоснабжения предполагает наличие центрального коллектора (гребёнки), от которого к каждому потребителю идёт отдельная линия. Это создаёт независимые контуры подачи воды к каждому прибору.

• Принцип работы. В узле ввода устанавливают коллектор, и разводка водоснабжения выполняется лучами: отдельная труба к каждой точке водоразбора.
• Преимущества. Коллекторная разводка водоснабжения обеспечивает стабильное давление на всех потребителях и позволяет отключать отдельную линию для ремонта без остановки всей системы.
• Недостатки. Для коллекторной разводки водоснабжения требуется больше труб и места для их прокладки, монтаж сложнее и дороже по материалам.
• Где применять. Коллекторная разводка водоснабжения оптимальна для домов с несколькими санузлами, большим числом приборов и повышенными требованиями к комфорту и управляемости системы.

Выбор схемы разводки водоснабжения нужно делать не только по бюджету, но и по реальному сценарию использования воды в доме. Важно учитывать количество точек, расстояние до них и предпочтения по комфорту.

• Малые дома и дачи. Для небольших объектов тройниковая разводка водоснабжения обычно достаточна, если одновременно редко включается несколько точек.
• Средние и большие дома. В коттеджах с несколькими санузлами и бытовой техникой логичнее использовать коллекторную разводку водоснабжения, чтобы сохранять стабильный напор.
• Комбинированный подход. Иногда разводка водоснабжения строится комбинированно: коллектор для основных линий и тройники для отдельных участков, что позволяет балансировать бюджет и комфорт.
• Запас по диаметру. Независимо от схемы, разводка водоснабжения требует правильно подобранных диаметров труб с запасом по пропускной способности, особенно для магистральных участков.

Ошибки при разводке водоснабжения проявляются уже в эксплуатации: нестабильный напор, шум, протечки и сложность ремонта. Зная распространённые ошибки, можно избежать лишних затрат и неудобств.

• Отсутствие проекта. Разводка водоснабжения «на глаз» без схемы и расчётов приводит к неравномерному давлению и проблемам с обслуживанием.
• Слишком много соединений. При неправильном планировании тройниковая разводка водоснабжения даёт лишние тройники и фитинги, увеличивая риск протечек.
• Неверное размещение коллектора. Если коллекторная разводка водоснабжения выполнена с коллектором в неудобном месте или без доступа, обслуживание становится сложным.
• Игнорирование тепло‑ и шумоизоляции. При разводке водоснабжения без утепления труб и правильного крепления увеличиваются потери тепла и шум от потоков воды.

• Разводка водоснабжения определяет схему прокладки труб от узла ввода или коллектора к точкам водоразбора и напрямую влияет на комфорт и надёжность системы.
• Тройниковая разводка водоснабжения проще и дешевле, но даёт больше соединений и возможные перепады давления при одновременном потреблении.
• Коллекторная разводка водоснабжения дороже по материалам и монтажу, зато обеспечивает стабильный напор и удобство обслуживания каждой линии отдельно.
• Выбор схемы разводки водоснабжения стоит делать с учётом размера дома, числа точек водоразбора и требований к комфорту, а проект и корректные диаметры труб помогают избежать типичных ошибок.
